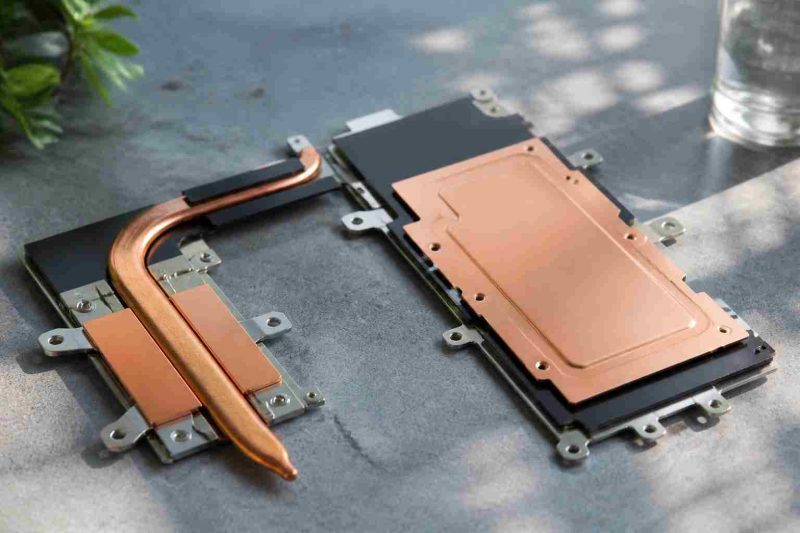

Hochleistungs-Elektronikkühlung: Die Wahl zwischen Heatpipe und Vapor Chamber

Im Jahr 2026 stehen Hardware-Entwickler vor einer physikalischen Herausforderung: Elektronische Baugruppen wie moderne Prozessoren, kompakte Leistungsmodule oder dichte LED-Systeme erzeugen auf schrumpfendem Bauraum signifikante Verlustleistung. Klassische Aluminiumkühlkörper stoßen bei der Bändigung lokaler Hotspots schnell an ihre thermodynamischen Grenzen. Hier setzen moderne Zweiphasen-Kühlsysteme an, die Wärmeabfuhr nicht nur drastisch beschleunigen, sondern auch gezielt innerhalb komplexer Gehäuse lenken. Bei der thermischen Architektur stehen Ingenieure jedoch früh vor einer zentralen Auslegungsfrage bezüglich der Bauform. Die Entscheidung zwischen röhrenförmigen und flächigen Wärmeleitern definiert maßgeblich das spätere Gesamtdesign des Geräts. Dieser Leitfaden beleuchtet die technologischen Kernunterschiede und bietet eine fundierte Strukturierungshilfe für thermische Herausforderungen in der Industrieelektronik und Elektromobilität.

Das Zweiphasenprinzip: Wie Verdampfung vor Überhitzung schützt

Beide Kühltechnologien basieren auf dem gleichen fundamentalen physikalischen Mechanismus: dem geschlossenen Zweiphasenkreislauf. Im Inneren eines hermetisch versiegelten und evakuierten Metallkörpers befindet sich eine genau berechnete Menge eines Arbeitsmediums, meist hochreines Wasser. Trifft thermische Energie auf die sogenannte Verdampferzone, wechselt das Arbeitsmedium unmittelbar seinen Aggregatzustand von flüssig zu gasförmig.

Dieser Phasenwechsel nimmt erhebliche Mengen an thermischer Energie auf und entzieht sie dem hitzeproduzierenden Bauteil. Der entstandene Dampf breitet sich aufgrund des entstehenden Druckgefälles rasend schnell in Richtung der kühleren Bereiche des geschlossenen Systems aus. An der kühleren Kondensatorzone wird die transportierte Wärme schließlich abgegeben, woraufhin sich das Medium wieder verflüssigt.

Professionell abgestimmte Heatpipe-Systeme leiten diese Kondensationswärme dabei konsequent an angeschlossene Lamellenkühler, Gehäusewandungen oder flüssigkeitsgekühlte Platten weiter. Sie fungieren niemals als eigenständige Senke, sondern ausschließlich als verlustarme Überträgerstrecke. Eine innere Kapillarstruktur, häufig aus gesintertem Kupferpulver oder feinen Rillen bestehend, zieht das flüssige Arbeitsmedium anschließend rein passiv zur Hitzequelle zurück.

„Die Effizienz der Wärmeabfuhr skaliert direkt mit der Güte des inneren Phasenwechsels und der Kapazität der angebundenen Wärmesenke.“

Wärmetransport versus Wärmespreizung: Die geometrischen Unterschiede

Der primäre Unterschied zwischen den beiden Systemen liegt in ihrer geometrischen Ausprägung und der daraus resultierenden Kernaufgabe. Eine klassische, röhrenförmige Konstruktion arbeitet im Grunde wie eine thermische Rohrleitung. Sie nimmt die Wärmeenergie eines eng umrissenen Hotspots auf und leitet sie hochgradig gerichtet über eine definierte Distanz an einen räumlich getrennten Ort.

Dieser Transportweg ist essenziell, wenn der Bauraum direkt über der Hitzequelle zu knapp für einen ausreichend dimensionierten Kühlkörper ausfällt. Im Gegensatz dazu präsentiert sich die Vapor Chamber als flächiges Bauteil. Ihre physikalische Hauptaufgabe ist nicht die Überwindung von Distanzen, sondern die homogene, zweidimensionale Spreizung der punktuellen Wärme über eine möglichst große Grundfläche.

Trifft die Hitze eines kleinen Chips auf die Unterseite einer solchen Dampfkammer, verteilt sich der entstehende Dampf sofort im gesamten Hohlraum der Platte. Ein darüberliegender, großflächiger Rippenkühler kann die thermische Last so auf seiner gesamten Grundfläche aufnehmen, ohne dass das Zentrum überhitzt. Für die Bauteilauswahl sind die Unterschiede zwischen Heatpipes und Vapor Chambers wichtig: Die Einbaulage, verfügbare Fläche und Anbindung der Wärmesenke bestimmen das Konzept mit.

Einbaulage, Bauhöhe und Kapillarstruktur als Designfaktoren

Bei der physischen Integration in kompakte Elektronikgehäuse müssen Entwickler mechanische Restriktionen exakt evaluieren. Die zur Verfügung stehende Bauhöhe spielt oft die limitierende Rolle beim Systemdesign. Während herkömmliche Röhren meist einen Durchmesser von mehreren Millimetern erfordern, lassen sich Flach-Heatpipes und insbesondere Dampfkammern für flache Endgeräte deutlich dünner pressen.

Ein weiteres, oft unterschätztes Kriterium ist die Orientierung der Baugruppe im finalen Einsatzszenario. Der Rücktransport des flüssigen Mediums erfolgt durch die Saugkraft der inneren Kapillarstruktur, doch die Gravitation wirkt diesem Prozess je nach Neigungswinkel entgegen oder beschleunigt ihn. Eine Anlage, in der das Medium gegen die Schwerkraft zurück zur Quelle steigen muss, verliert spürbar an maximaler Wärmetransportleistung.

Dampfkammern verhalten sich aufgrund ihrer großen Spreizfläche und der feinen Sinterstruktur oft sensibler gegenüber der Einbaulage als schmale, direkte Röhrenverbindungen. Die thermische Anbindung an die finale Wärmesenke muss zudem in jedem Winkel mechanisch absolut stabil ausgeführt sein. In industriellen Umgebungen erfordern Vibrationen spezielle Spannsysteme, die den Kontakt zwischen dem Wärmeleiter und der Senke dauerhaft ohne Mikrobewegungen sichern.

Die entscheidende Rolle der thermischen Kontaktierung

Selbst die reaktionsschnellste Zweiphasen-Kühlung versagt in der Praxis, wenn der thermische Übergang zwischen Hitzequelle, Kühlkörper und Wärmesenke mangelhaft konzipiert ist. Mikroskopisch kleine Lufteinschlüsse auf den gefrästen Metalloberflächen wirken als hochgradige thermische Isolatoren. Deshalb ist der gezielte Einsatz passender Thermal Interface Materials (TIM) für die Systemfunktion unerlässlich.

Gap Filler: Diese weichen Materialien überbrücken größere, toleranzbehaftete Spaltmaße zwischen Platine und Kühlkörper, während sie gleichzeitig mechanische Vibrationen abdämpfen.
Phase-Change-Materialien (PCM): Sie ändern bei Erreichen der Betriebstemperatur ihren Aggregatzustand und benetzen raue Metalloberflächen optimal, ohne im Langzeitbetrieb auszutrocknen.
Wärmeleitpasten: Sie bieten bei planaren, extrem nah beieinanderliegenden Kontaktflächen den geringstmöglichen thermischen Widerstand für den Erstkontakt am Die.

Hardware-Engineers müssen das Interface-Material präzise auf den Anpressdruck und die Kontaktfläche des Bauteils abstimmen. Eine flächige Dampfkammer bietet bauartbedingt eine vorteilhaft große, ebene Auflagefläche für das Material zur Wärmesenke hin. Bei röhrenförmigen Modellen, die häufig in gefrästen Nuten von Basisplatten sitzen, kommen stattdessen hochleitfähige Vergussmassen oder spezielle Lotverbindungen zum Einsatz, um den Spaltwiderstand zylindrischer Körper zu minimieren.

Qualitatives Auswahlbeispiel für die Konstruktionspraxis

Um die theoretischen Parameter in ein konkretes Projekt zu überführen, betrachten wir die Auslegung für einen lüfterlosen Embedded-PC in einer Industrieanlage. Der Hauptprozessor generiert lokal eine hohe Verlustleistung, während das massive äußere Aluminiumgehäuse als finale Wärmesenke dienen muss. Der direkte Weg vom Mainboard zum Gehäusedeckel ist durch Steckkartenstrukturen blockiert.

In diesem spezifischen Szenario erweist sich der Einsatz von röhrenförmigen Wärmeleitern als überlegene Lösung. Sie lassen sich in verschiedenen Geometrien passgenau biegen und leiten die Hitze seitlich um die Hindernisse herum direkt an die äußere Gehäusewand. Wäre die Aufgabe hingegen, die Abwärme eines dicht gepackten Hochleistungsmoduls sofort homogen auf einen direkt aufsitzenden Aluminiumkühler zu verteilen, fiele die Wahl auf die flächige Dampfkammer.

Die folgende Übersicht fasst die qualitativen Kriterien für beide Basisansätze zusammen:

Entscheidungsfaktor	Röhrenförmige Bauweise	Flächige Dampfkammer (Vapor Chamber)
Primäres Einsatzziel	Gezielter Transport über räumliche Distanz	Homogene Flächenspreizung von Hotspots
Geometrische Flexibilität	Hoch (Biegungen und Radien anpassbar)	Gering (starr, feste Grundformate)
Flächenanbindung zur Senke	Linienförmig, oft in gefrästen Nuten	Großflächig, eben und planar
Sensibilität auf Schwerkraft	Abhängig von Kapillarstruktur (moderat)	Höher, erfordert detaillierte Lageprüfung
Ideal für den Einsatz bei…	Platzmangel über dem Chip, entfernte Senken	Direkt aufliegende, breite Kühlrippenblöcke

Die zuverlässige Konzeption eines kompakten Kühlsystems verlangt immer die ganzheitliche Betrachtung von thermischer Maximallast, vorhandenem Bauraum und der Kontaktierung zur eigentlichen Senke. Nur die präzise Symbiose aus geeigneter Kühlkörperbauform und der entsprechenden Anbindung sichert die dauerhafte Leistungsfähigkeit anspruchsvoller Elektronik.
